封头成型与焊接工艺

封头是承压水箱两端的封闭部件，其成型质量和焊接质量直接影响罐体的承压强度和密封性。封头成型工艺不当会导致壁厚不均、褶皱、裂纹，焊接不当会导致环缝渗漏。本文详解封头成型与焊接工艺。

一、封头形式选择（回顾）

承压水箱采用标准椭圆封头（2:1 EHA），长短轴比2:1，受力均匀、深度适中、材料利用率高。碟形封头（THA）受力略差但深度浅，平底封头严禁用于承压水箱。

二、封头下料

• 展开尺寸计算：椭圆封头展开直径（毛坯直径）按经验公式或标准计算：D₀≈1.2Di+2h+2δ（Di为筒体内径，h为封头直边高度，δ为板厚）。例如Di=1000mm，h=25mm，δ=2mm，D₀≈1.2×1000+50+4=1254mm。
• 下料方式：
• 小直径（≤1200mm）：整板下料（圆形），无拼接，质量最好。
• 大直径（>1200mm）：板材宽度不够，需分瓣下料（2～4瓣拼接），拼接焊缝需探伤。
• 下料设备：等离子切割机（数控，精度高、切口光滑）或激光切割机（更精密，成本高）。
• 下料后：去除毛刺、飞边，标记零件号/材质/炉批号（可追溯）。

三、封头成型工艺

1. 冲压成型（小直径，≤1200mm）：

• 设备：油压机/水压机（300～1000吨），配上下模具（凸模+凹模，按封头尺寸定制）。
• 工艺：圆形毛坯放在凹模上，凸模下压，一次冲压成型。
• 优点：一次成型、壁厚均匀、精度高、表面质量好。
• 缺点：需要模具（每种尺寸一套模具），大直径需要大压机（成本高）。
• 加热：不锈钢冷冲压即可（塑性好），厚板（>3mm）可加热（800～900℃）辅助成型。

2. 旋压成型（大直径，>1200mm）：

• 设备：数控旋压机（封头旋压机），无需模具（靠旋轮成型）。
• 工艺：圆形毛坯夹在主轴上旋转，旋轮按程序进给，逐步旋压出椭圆曲面。分两步：先鼓包（预成型），再旋边（成型曲面+直边）。
• 优点：无需模具（灵活，适合多品种小批量），可成型大直径（最大可达5000mm以上）。
• 缺点：壁厚均匀性略差（旋压过程中壁厚减薄率5%～12%），表面有旋压纹路，效率低于冲压。
• 控制：数控程序控制旋轮轨迹，保证椭圆曲线精度，壁厚减薄率≤15%（最薄处≥设计壁厚的85%）。

3. 分瓣成型（超大直径，>3000mm）：

• 封头分成2～4瓣，分别冲压/旋压成型，再拼接焊接。
• 拼接焊缝需100%射线探伤（RT），焊后打磨平整。
• 用于超大容积水箱（>30m³），一般项目不涉及。

四、成型后处理

• 切边：成型后切除多余直边，保证直边高度25～40mm，端面平整（与筒体对接间隙均匀）。
• 坡口加工：直边端加工焊接坡口（V型60°～70°，钝边0.5～1mm），保证与筒体环缝焊透。
• 表面处理：
• 去除氧化皮（冲压/旋压高温氧化）：酸洗或喷砂。
• 抛光：内表面机械抛光（Ra≤0.8μm，食品级）或电解抛光（Ra≤0.4μm，制药级）。
• 酸洗钝化：整体酸洗钝化，恢复耐腐蚀性能，蓝点试验合格。
• 尺寸检验：
• 直径偏差：±5mm（Di≤2000mm），±8mm（Di>2000mm）。
• 深度偏差：±3mm。
• 直边高度偏差：±2mm。
• 椭圆度（圆度）：≤1%Di。
• 壁厚检测：超声波测厚，最薄处≥设计壁厚85%。
• 外观：无裂纹、褶皱、划伤深度>0.5mm、明显凹凸。

五、封头与筒体焊接

封头直边段与筒体环缝焊接是关键工序：

1. 组对：

• 封头与筒体同轴，间隙0～1mm（I型坡口）或2～3mm（V型坡口）。
• 错边量≤板厚10%（≤0.3mm for 3mm板）。
• 定位焊：每隔300～400mm定位焊一处，每处15～20mm。

2. 焊接：

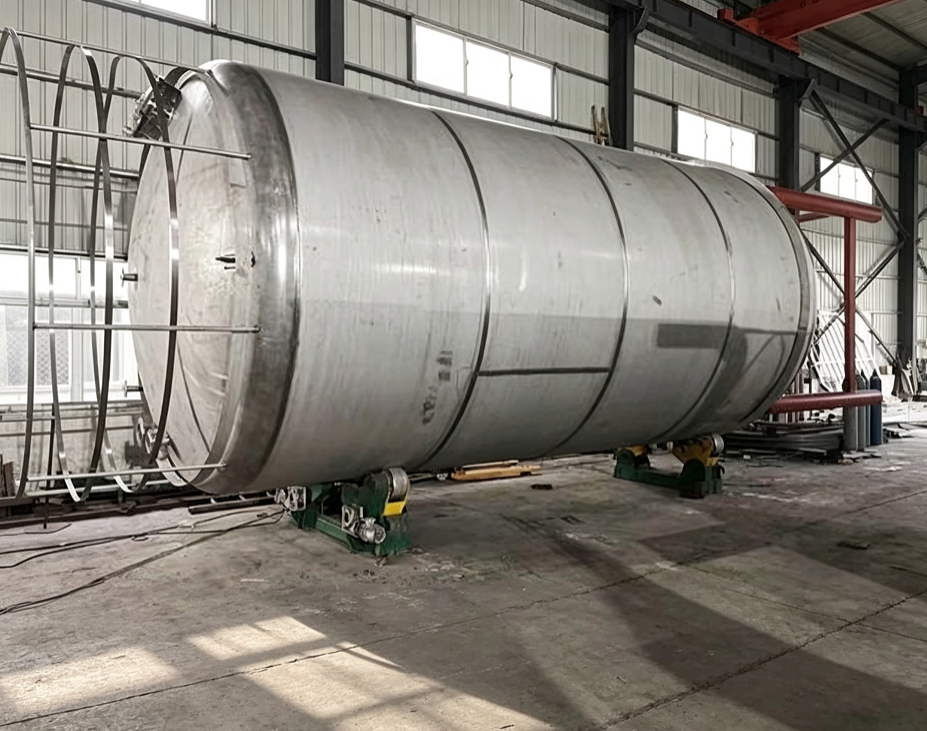

• 自动焊（推荐）：筒体放在滚轮架上旋转，焊枪固定，自动氩弧焊（TIG）打底+填充+盖面，或TIG打底+MIG填充（效率高）。环缝一次焊完，质量稳定。
• 手工焊：小批量/无滚轮架时，手工氩弧焊，焊工沿环缝焊接，分2～3层。
• 打底焊：小电流熔透根部，背面（内侧）充氩保护（生活水接触侧必须充氩，防止根部氧化）。
• 填充/盖面：电流略大，焊缝余高0～1.5mm，宽度均匀。
• 焊接顺序：先焊内侧（如可进入）或外侧，注意控制层间温度≤150℃（防止晶粒粗大）。

3. 焊后处理：

• 焊缝清理（不锈钢丝刷）。
• 酸洗钝化（环缝及热影响区）。
• 外观检验（100%）。
• 渗透探伤PT（关键环缝，100%或抽样）。
• 射线探伤RT（高压/大容积/重要项目，抽样≥20%）。

六、常见缺陷

• 封头壁厚减薄超标：旋压工艺不当，最薄处<85%设计壁厚，承压能力不足→需控制旋压参数/增加毛坯厚度。
• 封头褶皱/裂纹：冲压/旋压参数不当（压下量过大、速度过快），曲面过渡区褶皱或裂纹→优化工艺/加热辅助。
• 椭圆度超标：成型后回弹/模具磨损，封头不圆，与筒体组对错边→模具维护/旋压程序修正。
• 环缝未焊透：坡口钝边大/电流小/间隙小，根部未熔合→水压试验渗漏。
• 环缝氧化：背面未充氩，内侧焊缝发黑→耐腐蚀下降。
• 拼接焊缝缺陷：大封头分瓣拼接焊缝未探伤，内部缺陷→必须100%RT。

七、龙康封头工艺保障

龙康承压式保温水箱封头采用标准椭圆封头（2:1），小直径整板冲压成型，大直径数控旋压成型，壁厚减薄率≤12%。封头与筒体环缝采用自动氩弧焊（滚轮架+焊枪），背面充氩保护，焊后酸洗钝化，100%外观检验，关键焊缝PT/RT探伤。封头尺寸检验（直径/深度/圆度/壁厚）合格后才转入下道工序。龙康不使用平底封头做承压水箱，确保封头承压强度和密封性。

常见问题

1：封头是怎么做出来的？
A：椭圆封头制造流程：①下料（圆形钢板，直径按封头展开尺寸计算）；②加热（热压需加热到900～1100℃，冷压不加热）；③冲压（油压机模具一次冲压成型，或旋压机旋压成型）；④切边（车削边缘至设计直径）；⑤坡口（加工焊接坡口）；⑥检验（尺寸/厚度/外观）。龙康封头用热压/冷压成型，尺寸精确。

2：封头成型后会变薄吗？
A：会。冲压成型时封头过渡区（圆弧部分）拉伸减薄，减薄率约10%～20%。因此下料时封头板厚比筒体厚0.5mm（补偿减薄），确保成型后最小厚度≥设计厚度。龙康按GB 150计算封头厚度，成型后测厚检查。

3：封头和筒体焊接要注意什么？
A：①坡口加工（封头边缘车削V型或U型坡口，确保焊透）；②组对（封头与筒体同心，间隙均匀2～3mm）；③点焊固定（对称点焊，防止变形）；④环缝焊接（自动焊或手工氩弧焊，多层多道）；⑤焊后检验（外观+PT+水压）。焊接质量直接影响承压安全，必须严格控制。

4：封头能做平底吗？
A：平底封头受力差（平底中心受弯矩大，易变形/渗漏），仅用于常压水箱（<0.1MPa）。承压水箱（≥0.3MPa）必须用椭圆封头或碟形封头（曲面受力均匀）。有些低价厂家用平底封头做承压水箱，存在安全隐患，龙康承压水箱全部用椭圆封头。

5：封头人孔怎么开？
A：>5m³水箱在封头或筒体上开人孔（DN400～500），便于进入清洗/检修。人孔用法兰连接（快开法兰或螺栓法兰），带密封垫，承压等级与水箱一致。人孔开孔处需加强（加厚垫板或加强圈），防止开孔削弱强度。人孔位置选在封头中心或筒体上部（便于进出）。

龙康产品推荐与服务

龙康作为专业的承压式保温水箱源头工厂，拥有广州（华南）+湖北咸宁嘉鱼（华中）两大生产基地，年产承压保温水箱/不锈钢水箱/水处理设备数千套，为酒店、学校、医院、工厂等客户提供从方案设计、设备供货、安装调试到售后维护的一站式服务。

龙康承压保温水箱核心配置：内胆SUS304食品级不锈钢（高氯水可选316L），板厚1.5～3.0mm经强度计算；椭圆封头（EHA）受力均匀；聚氨酯整体高压发泡（厚度50～100mm，密度35～45kg/m³，24小时温降≤3℃）；外胆彩钢（室内）或304不锈钢（室外）；换热盘管304/316L/紫铜可选，单盘管/双盘管/三盘管定制；工作压力0.6MPa（可定制1.0MPa），每台出厂水压试验（1.25～1.5倍压力保压30分钟）全检。

龙康提供五大服务保障：①售前免费技术咨询/现场勘查/方案设计/报价（24小时响应，3～7个工作日出方案）；②售中生产透明/进度跟踪/驻厂监造/专业安装/调试达标/操作培训；③售后24小时响应/48小时上门/质保期免费维修/终身技术支持/原厂配件供应；④全国服务网络（双基地+售后网点+物流配送）；⑤定制化能力（容积/尺寸/压力/材质/接口/盘管/保温/控制/工况全维度定制）。

龙康持有涉水产品卫生许可批件、ISO9001/14001/45001认证、高新技术企业、多项专利，第三方CMA检测报告齐全，数百个项目经验，客户回头率高。选择龙康，选择专业、可靠、省心、放心、划算的热水系统合作伙伴。
